鍘草機簡介：
鍘草機用于鍘切青（干）玉米秸稈、稻草等各種農作物秸稈及牧草的農業畜牧機械。

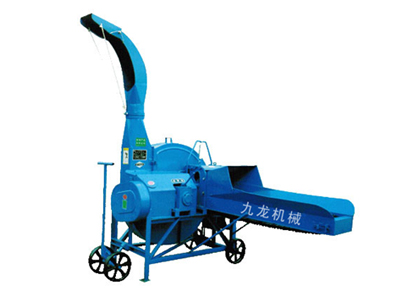

例如9Z-2.5型鍘草機主要由喂入機構、鍘切機構、拋送機構、傳動機構、行走機構、防護裝置和機架等部分組成。鍘草機其各部分組成如下：
1）、鍘草機喂入機構：主要由喂料臺、上下曹錕、定刀片、定刀支承座組成
2）、鍘草機鍘切拋送機構：主要由動刀、刀盤、鎖緊螺釘等組成
3）、鍘草機傳動機構：主要由三角帶、傳動軸、齒輪、萬向節等組成
4）、鍘草機行走機構：主要由地腳輪組成
5）、鍘草機防護裝置：由防護罩組成
鍘草機適用范圍：
鍘切青、干金鹽秸桿、麥秸、稻草、苜蓿及各式農大田作物秸桿和牧草等。
鍘草機工作原理：
鍘草機由發電機最為相互配套運轉。將運轉傳導給軸，軸另外一只高端的蝸輪蝸桿順利通過蝸輪蝸桿箱、萬向節等將經途變頻調速的運轉傳導給壓草琨，當待精加工的貨位進去左右壓草琨范圍內時，被壓曹錕夾持即為有一定的快速送進鍘切培訓機構，經速度選轉的數控刀具上的攪碎后經出草口拋到機外。
鍘草機的技術參數:
|
產品型號 |
9Z-9A |
9Z-6A |
9Z-4C |
9Z-2.5 |
|
配用電機(kw) |
15 |
7.5 |
5.5 |
4 |
|
配用柴油機(hp) |
≥28 |
≥15 |
≥12 |
≥8 |
|
生產效率(T/h) |
3～20 |
2.5～15 |
2～8 |
1～4 |
|
成品物料長度(mm) |
12、18、25、35 |
12、18、25、35 |
9、16、18、27、32、48 |
三刀15、35
四刀11、22、26、54 |
|
外形尺寸(mm) |
使用 |
2620×2140×3390 |
1968×2147×2756 |
1020×1520×2756 |
1150×1230×1695 |
|
運輸 |
2620×1720×1850 |
1393×800×1585 |
1020×630×2350 |
1150×510×1050 |
|
鏈條輸送帶 |
√ |
√ |
△ |
× |
|
喂草輥 |
√ |
√ |
√ |
× |
|
拖拉機懸掛架 |
× |
× |
√ |
√ |
|
拖拉機拖掛架 |
√ |
△ |
△ |
× |
|
三輪車聯接架 |
× |
× |
△ |
△ |
|
柴油機架 |
△ |
△ |
△ |
△ |
|
柴油機動力輸入軸 |
△ |
△ |
△ |
× |
|
橡膠地腳輪 |
△ |
△ |
△ |
△ |
注：“√”為標準配置，“△”為可選配置，“×”為不適用該配置。
|
